智能型溫控一體化系統
智能型溫控一體化系統可以通過用戶所設置溫度與室內溫度的溫差來控制閥體的通斷，從而達到自由調節室內溫度的目的，真正實現方便、節能、舒適溫暖的理想生活環境。熱力公司可以通過GPRS或CDMA智能采集器得到用戶室內的實時溫度數據，也可進行溫度設置和溫控閥調節操作，從而對整個管網的溫度集中管控和網絡遠程監控。集中管控不僅響應了國家節能減排的要求，更是大大減少了能源不必要的浪費。此外，若有特殊要求，可增設時間段控制。
智能型溫控一體化系統包括有線智能溫控一體化系統和無線智能溫控一體化系統。有線智能溫控一體化系統比較適合新建小區，固定式安放、美觀、大方，可靠性好。無線智能溫控一體化系統適合于老社區改造，室內不用布管，安裝簡單、操控方便。
1、有線住宅溫控一體化系統
由集中器或智能采集器、智能溫控器（有線）、溫控閥和遠程管理中心組成。
● 系統功能
◆用戶溫度設定：可通過改變“設置溫度”來調節室內溫度，七天編程功能（可選）。同時通過GPRS通訊網絡將住戶家溫度、設定溫度等信息傳到管理中心。
◆管理中心遠程調控功能（溫度設置、閥開關控制等功能）。
◆溫控器數據和熱量表數據自動上傳功能。
◆客戶端動態顯示及報表功能。
◆用戶溫控監測報警范圍可調功能。
● 智能采集器
◆采集溫控器數據，并自動上傳管理中心，接受管理中心指令。具有歷史數據的存儲功能，至少存儲一個采暖期的歷史數據（可根據需求擴展2-3個采暖期）。
◆智能采集器可以同時采集溫控系統和熱量表。
◆具備MBUS/RS485兩種接口，方便擴展。
◆可以擴展為帶漢顯輪顯用戶數據，亦可配套觸摸屏。
● 智能溫控器（有線）
◆安裝在用戶室內，帶液晶面板，可顯示室內溫度和設置溫度。
◆根據用戶設置溫度和室內溫度控制閥體開合，實現室內溫度自動調節功能。
● 溫控閥
◆控?cái)嚅y：接受溫控器指令開關功能。
◆角行程溫控閥：特殊要求實現90度以內旋轉控制管道流體通斷功能。
◆電熱閥：根據現場情況可選擇常開閥或常閉閥。
● 遠程管理中心
遠程管理中心由專業的管理軟件和服務器電腦等硬件構成。具有住戶溫度查詢、閥控查詢、溫度異常報警、設置用戶、設置溫度操作范圍、控制閥體通斷等功能。
2、無線住宅溫控一體化系統
由集中器或智能采集器、室內溫度遙控器、智能溫控器（無線）、溫控閥和遠程管理中心組成。
● 系統功能
無線智能溫控一體化系統的功能與有線系統功能基本相同，區別是將有線系統中的溫度控制器分成室內溫度遙控器和無線溫控器兩部分，這樣住戶室內不用布線安裝，使用溫度遙控器就可以對溫度進行設置，特別適合老區改造等不方便布線施工的項目。
● 智能采集器
與有線相同。
● 室內溫度遙控器
◆用戶可通過室內溫度遙控器來修改“設置溫度”，然后通過無線方式發送給無線溫控器來調節閥體開關量，進而達到調控室內溫度的目的。
◆可以掛在墻上，亦可放在手中操作，方便實用。
● 智能溫控器（無線）
◆安裝在戶外，接受用戶室內溫度遙控器的信息，根據設置溫度和室內溫度控制閥體開合，實現室內溫度自動調節功能。
◆上傳智能采集器相關數據，接受并執行上位機指令（設置溫度、溫控范圍和閥體開關）。
● 溫控閥
與有線相同。
● 遠程管理中心
與有線相同。

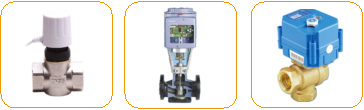

溫控閥
溫控閥分兩種，一種為角行程溫控閥：由角行程的電動執行器配合角行程的閥門使用，實現閥門90度以內旋轉控制管道流體通斷；另一種為直行程溫控閥：由直行程的電動執行器或電熱執行器配合直行程的閥門使用，實現閥板上下動作控制管道流體通斷。其中，電熱閥可以根據現場情況選擇常開閥或常閉閥。
●電熱閥：當室內溫度達到溫度控制器設定的溫度時，熱電驅動器內加熱熱膨脹裝置使閥門關閉，反之，室內溫度降低，溫控器斷開，驅動器降溫，膨脹裝置收縮，閥門打開。
●電熱閥沒有轉動部件，所以不存在磨損，體積小，不易堵塞，無噪音、壽命長，動作平穩，避免了閥門開關時產生水錘現象。
●操作力矩：操作力矩是選擇溫控閥門裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1.2～1.5倍。
●輸出轉速：閥門的啟閉速度若過快，容易易產生水擊現象。因此，應根據不同使用條件選擇恰當?shù)膯㈤]速度。
●系統如需遠程控?cái)喙δ埽膳涮资褂酶鞣N進口或國產控?cái)嚅y，實現熱量表的遠程控?cái)喙δ堋?
效果圖如下：
